Mikro İşlemcili, Tristör Kontröllü hiçbir hareketli parça içermeyen tamamen elektronik ve statik bir sistemdir.
STATİK REGÜLATÖR TEKNİK ÖZELLİKLERİ
• PWM teknolojisi ile tristör kontrolü.
• 3 Adet LCD gösterge. ( Voltaj, akım, tolerans ve koruma seviyelerinin görülebildiği)
• Düzeltme ( kontrol ) hızı: 20 msn. ( 5000 VAC / sn )
• Giriş gerilim aralığı: faz - nötr arası 150 - 250 VAC; fazlar arası 275 - 450 VAC.
• Çıkış gerilim aralığı: faz - nötr arası 220 vac; fazlar arası 380 VAC.
• Çıkış gerilim toleransı: %2
• Cihazın verimi: % 96
• - 10 İle + 55 0Cderecede çalışma.
• Aşırı yükü ( %500 ) 20 milisaniye karşılayabilme özelliği.
• Aşırı yük, kısa devre, aşırı ısı ve voltaj koruma üniteli.
• Cam elyaf tel trafo sargılı olup 250 derece ısıya dayanıklıdır.
• EMI / RFI gürültü filitresi.
• Ön panelden ayarlanabilen çıkış voltajı ve hassasiyet toleransı.
• Zaman ayaralı fan soğutma.
• Arıza sinyali ( sesli ışıklı ).
• Regülatörün koruma ünitesi 10 saniye gecikmeli olarak devreye
girmektedir.

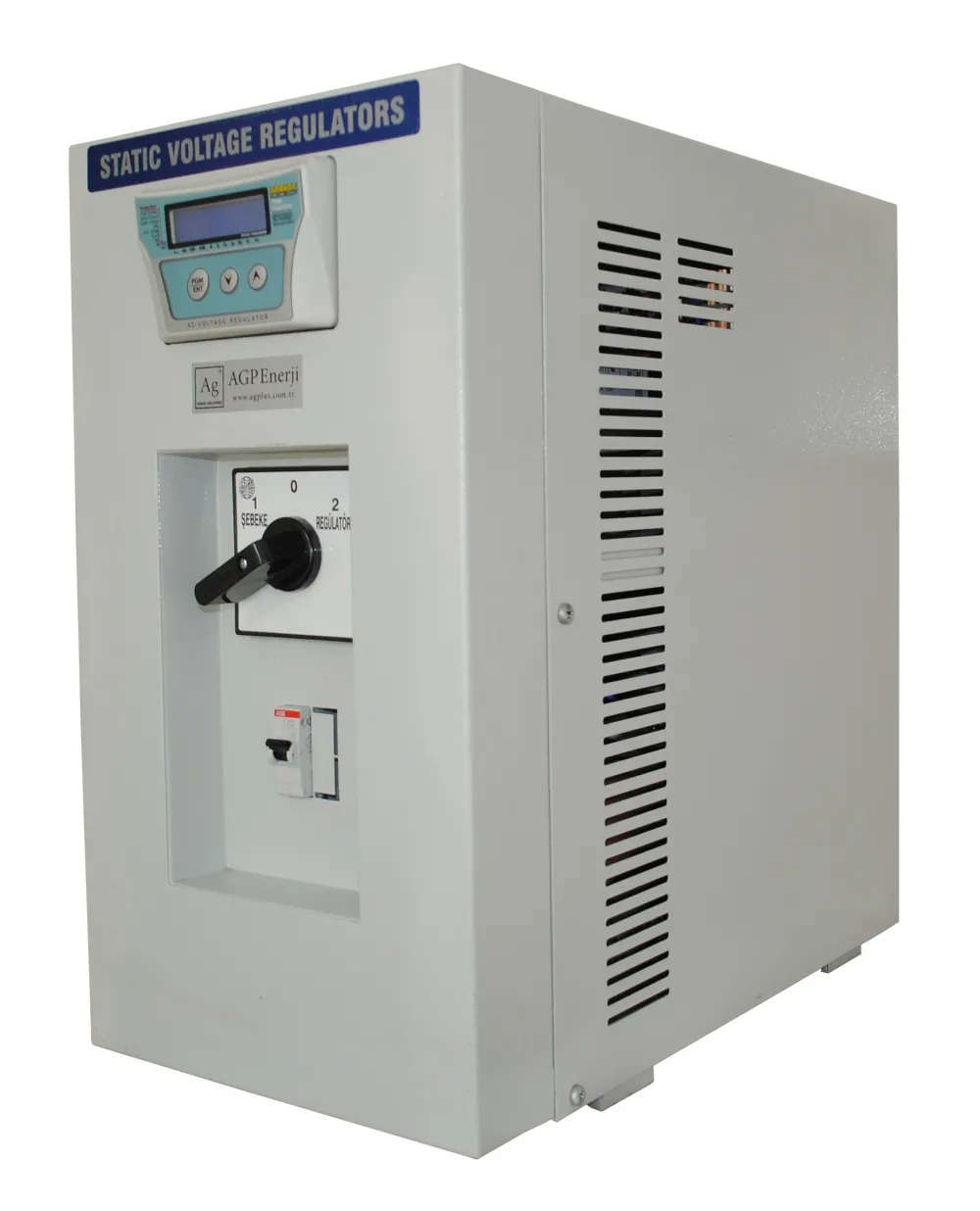

• 1 - 0 - 2 Mekanik by - pass şalteri. ( 1: Şebeke, 2: regülatör )
• Cihaz, imalat hatalarına karşı 2 ( iki ) yıl garantilidir.
• 10 Yıl yedek parça temin garantilidir.
• Harmonik distorsiyon içermez

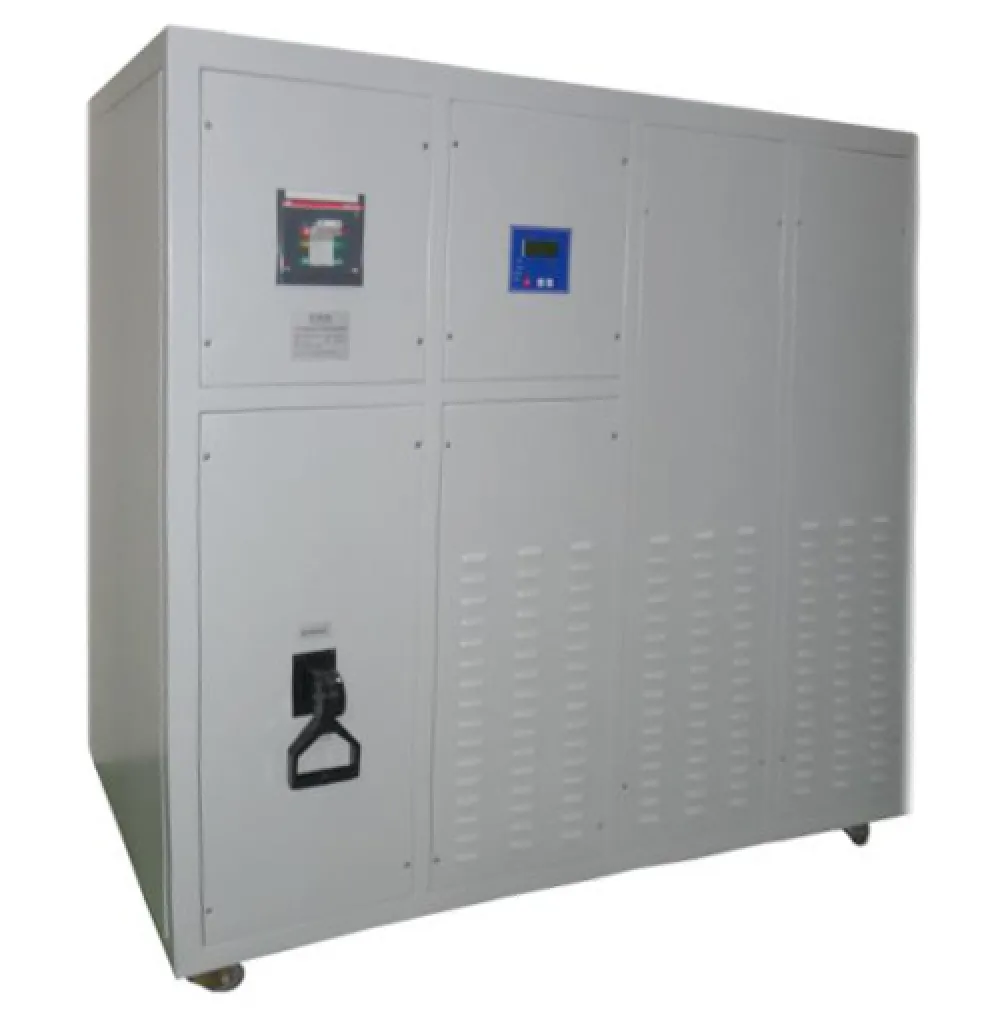

Kompakt Şalterli Koruma
Regülatör panel üzerinden açma / kapama özelliğine sahiptir. Aşırı akım, aşırı gerilim, düşük gerilim
ve çıkış kısa devresi gibi durumlarda cihaz elektronik olarak koruma altına alınır ve çıkış kesilir.
Ayrıca mekanik ayraç olarak kompakt şalter açtırılarak ekstra güvenliksağlanmış olur.
Yüksek Kalkış Akımı
Statik Voltaj Regülatörleri ani ve yüksek akımlara dayanıklı yarı iletken elemanlar (thyristör) sayesinde
yüksek kalkış akımı gerektiren yüklere çok hızlı cevap vermektedir. Bu yarı iletken elemanlar 20 milisaniye
için nominal akımın 10 katına dayanabilmektedir. Oysa servo motorlu voltaj regülatörlerinde ise
bir asenkron motorun kalkış demerajında bile, fırçaların kontak noktasında kontak direncinden dolayı
çok yüksek sıcaklık meydana gelecek, fırçanın ve transformatörün yüzeyinde tahribata neden olacaktır.
Koruma Fonksiyonları
Aşırı gerilim-düşük gerilim Koruması; cihaza bağlı alıcılara giden, en yüksek ve en düşük gerilim değerlerini
sınırlar. Kullanıcı bu değerleri ve değerlerin aşımı durumunda alıcılara giden gerilimi kesme
zamanını ön panel üzerinden ayarlayarak kontrol edebilir. Aşırı akım-çıkış kısa devre koruması ;
Cihaza bağlanan yüklerin çektiği nominal akımların; cihaza set edilen akım tolerans değerlerinin üstünde
olması ve akım-zaman grafik değerlerinin aşılması durumunda koruma sağlanır.
LCD Ön Panel
Ön panelde bulunan mimik diyagram sayesinde ilk bakışta cihazın çalışma durumu hakkında bilgi edinilebilir.
Farklı dil seçenekleri barındıran LCD display sayesinde cihazın giriş ve çıkış değerleri (gerilim,
akım, frekans) okunabilmekte ve kalibre edilebilmektedir. Giriş gerilimi alt ve üst seviyeleri regüleli çıkış
gerilimi alt ve üst seviyeleri, aşırı düşük ve aşırı yüksek gerilim kesme zamanlan, gerilim kalibrasyonu
için negatif ve pozitif polarite ayarlan şifre kontrolüyle kullanıcıya sunulan parametrelerdir.
Başlıca Kullanıldığı Alanlar
CNC kontrollü tornalar, frezeler, erozyonlar, işleme merkezleri, bilgisayarlı ahşap makineleri, laser
kesimler, matbaa makineleri, elektronik dizgi makineleri, sanayi robotları, radyo-tv vericileri, baz istasyonları,
haberleşme sistemleri, hastaneler, tıbbi cihazlar, elektrik motorları, klima, fan, pompa, santrifüj
gibi demerajlı yüklerde, aydınlatma sistemleri, ışık ve ses stüdyoları, ev,ofis ve binalar.
Yüksek Güvenirlik
Statik Voltaj Regülatörleri tamamen mikrokontrolör denetimli, thyristör kontrollü olup digital teknolojiyle
çalışmaktadır. Şebeke voltajının tehlikeli derecede düşük ve yüksek gelmesinde, aşırı akım, aşırı
ısı ve çıkış kısa devresi gibi anormal durumlarda kendisini ve beslediği yükü korur. Tüm güçlerde RFI ve
EMİ filtreleri standart olarak mevcuttur.
Çok Yüksek Düzeltme Hızı
Statik Voltaj Regülatörleri şebekenin ilk periyodunda gerilimdeki değişimi hissederek, bir periyod (20
milisaniyede çıkış gerilimini 220V +%2 aralığına sokar. Klasik servo motorlu voltaj regülatörlerinde ise;
değişen şebeke voltajının düzeltilmesi bir motor tarafından sürülen fırçaların değişken transformatörün
çıkış voltajını ayarlamasıyla sağlanır. Bu aşınma ve hızlı şebeke voltajı değişimlerinde yavaş cevap
vermek demektir. Çıkış voltajı düzeltme hızı saniyeler mertebesinde olduğundan beslediği çağdaş
elektronik cihazlar için oldukça yavaş sayılmaktadır.
